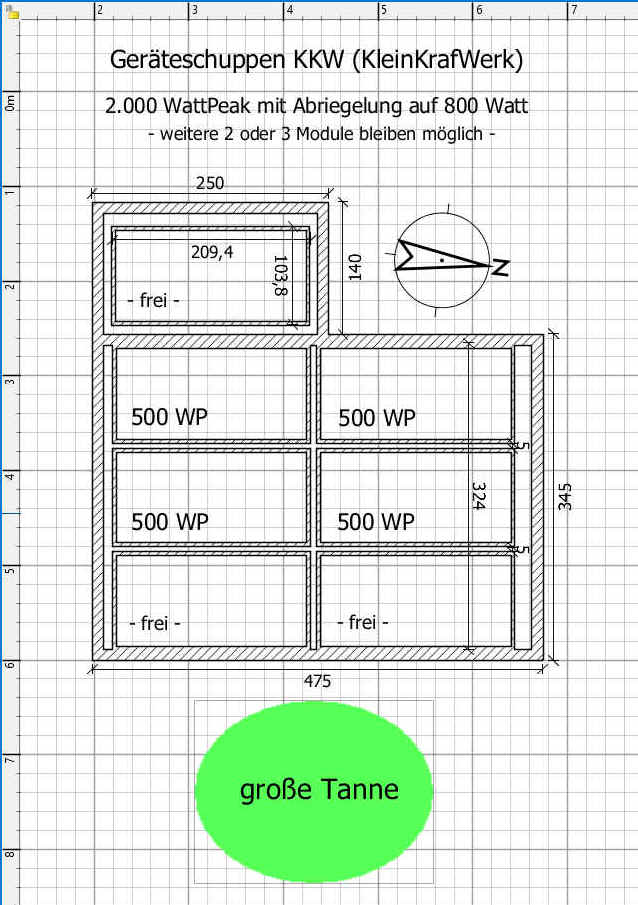

Belegungsskizze mittels OpenSpurce "Sweet Home 3D"
1. Wellbetonplatten-Dach >> Wellenabstand von Spitze zu Spitize ausmessen
2. als Träger entweder Alu-Montageprofile oder WPC-Dielen mit Bohrung für Modul-Klemmen
a) 35mm Mittel- u. Endklemmen + InbusVerschraubung + Schraubwerkzeug + Unterlegsch.
b) WPC-Stichsäge, WPC-Bohrer, Senker, Zollstock, Winkel
3. PVC-Bodenbelagsstücke zwecks Dämmstoff zwischen Montagegestell und Wellbeton-Dach
4. Schlauch als PV-Kabelschutz, Schlauchschere
5. Größe für Sicherungskasten in der Werkstatt vorab testen:
a) für 4 DC-Sicherungen a' 64 A,
b) ein PV-Ertragszähler,
c) freier Platz für Speicher-DC-Sicherung
d) eventuell 3 weitere DC-Sicherungen für 3 weitere Module
e) Betteri-Adapter
f) Aderendhülsen 6 mm
g) Blau & Rot 6 mm Aderleitungen a' 15 m
h) 8 MC4-Paare
i) Abisolierer, Crimpzange, Aderendhülsenzange, Kabelschere, ...
6. entweder CEE-Dose plus CEE-Stecler oder Herdanschlussdose für Festanschluss
7. Abzweigdose im Geräteschuppen montieren, besser noch separate Leitung
8. Eventuell Leerrohr für weitere Leitungen unter dem Weg zwischen Schuppen und Haus
9. Abtropf-Klemmen, 8 Stk.
9. Werkzeugkoffer & PV-Koffer & Brille,
Schutzbrille, Staubmaske, Handschuhe
Multimeter, Winkelmesser, Zollstock, Bandmaß, Akkuschrauber, Teleskopleiter
KONSTRUKTION
4 Längsträger zw. hoher und tiefer Wand
(Pultdach)
4 Träger quer auf die Längsträger
>> oder Vorgenanntes umgekehrt, um die Wellen zu brücken
2 OberStreben an den Enden auf die Längsträger
2 UnterStreben an den Enden unter das Well-Dach
Ober- und Unterstreben mit langen Schrauben + Unterlegscheiben durch das
Well-Dach verbinden
Modul-Adern rückseitig, also an südlicher, tiefer Wand direkt unter Dach
einführen
Modulmaße 103,8 X 209,4 x 3,5 cm, 26,3 kg, also 105,2 kg alle 4 Module

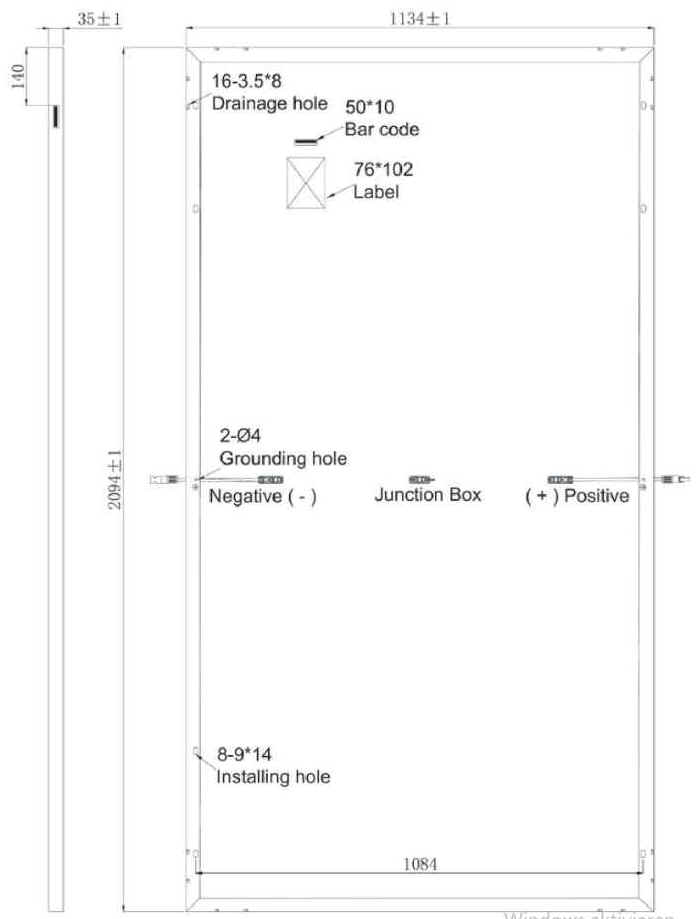

Modulskizze aus Quelle >> https://www.ebay.de/itm/404491358080?var=674461132704
